新能源發電技術實訓裝置

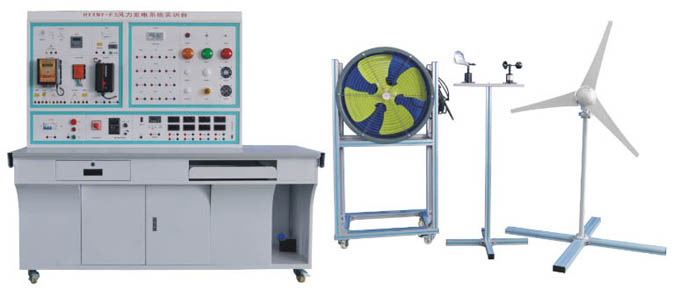

HYXNY-F3風力發電系統教學實訓臺
產品簡介:

一、系統概述1、風力發電教學實驗系統是由風力發電單元、充電單元、電力蓄能單元、逆變模塊、控制單元、負載單元、顯示單元共七大單元系統組成,系統能進行風力發電相關全

服務熱線

02162273926

立即咨詢
產品介紹

一、系統概述

1、風力發電教學實驗系統是由風力發電單元、充電單元、電力蓄能單元、逆變模塊、控制單元、負載單元、顯示單元共七大單元系統組成,系統能進行風力發電相關全過程實驗,是職高、大學、研究生以風力發電為主課題的研究和培訓、教學的理想產品。

2、教學特點

 系統實驗平臺集成了室內溫/濕度儀,風速測量系統,讓使用者操作起來更直觀。

 系統采用數字化DSP技術,對蓄電池充放電進行全智能化的管理。

 系統面板上采用直觀的數字儀表和液晶顯示,讓用戶即時了解系統工作狀態。

 系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。

 風力發電教學實驗系統,可以讓實訓學生自行拆裝移動,使用簡便、節能環保、無污染。

 增加分布式發電原理與實驗模塊,讓學生增加對新知識的理解


二、系統運行技術條件

1.風力系統

 風輪直徑:1.65(m)

 啟動風速:1.5(m/s)

 額定風速:12(m/s)

 安全風速:35(m/s)

 工作形式:上風式永磁同步發電機

 風葉旋轉方向:順時針

 風葉數量:3(片)

 風葉材料:玻璃增強聚丙烯材料

 電機材料:鋁合金&不銹鋼

模擬風洞:

 風量:34073 m3/h,1275Pa-2138Pa

 電壓:三相四線 380VAC

 功率:2.2kW

 調速單元:3KW 矢量變頻器,輸出頻率:0-100Hz

2.充電系統

 額定功率:400(W)

 額定電壓:12/24(V)

 額定電流:33.3/16.7(A)

3.電力蓄能系統(機內)

 儲能形式:閥控式密封鉛酸蓄電池

 額定電壓:12V

 額定容量:55Ah

 充電方法(恒壓),循環︰最大充電電流為5.6A

4.逆變模塊系統(機內)

 直流輸入電壓:10.5~16.8 VDC

 額定蔬出功率:300W

 輸出電壓:110/220VAC

 輸出波形:純正弦波

 輸出頻率:50Hz

 工作效率:85%

 功率因數:>0.88

 波形失真率≤5%

 工作環境:溫度-20℃~50℃

 相對濕度:﹤90﹪(25℃)

 保護功能:極性反接、短路、過熱、過載保護

5.控制模塊系統

 工作電壓:12VDC

 充電功率:500W

 光伏功率:100W

 風機功率:400W

 充電方式:PWM脈寬調制

 充電最大電流 16.5A

 過放保護電壓 10.5V

 過放恢復電壓 12.6V

 輸出保護電壓 16.2V

 卸載開始電壓(出廠值)15V

 卸載開始電流(出廠值) 12A

 控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償等功能;

6.負載模塊裝置系統

 風扇:×1個,額定電壓:12/24V,工作電流:1.25A,功率:15W

 交通燈:1組(R,G,B),額定電壓:12/24V,工作電流:0.8A,功率:9.6W

 馬達:×1個,額定電壓:12/24V,工作電流:0.35A,功率:5W  轉速:20rmp/min

 交流LED燈×1個,交流節能燈×1個

 直流模擬負載:12V/24V/28WLED路燈板,帶PWM調光功能,輸出功率可設置

7.顯示裝置系統

 直流電流表:× 1個,20A, 顯示模式︰0.5”LED

 直流電壓表:× 1個,50V, 顯示模式︰0.5”LED

 交流電壓表:× 1個,500V,顯示模式︰0.5”LED

 交流電流表:× 1個,5A,  顯示模式︰0.5”LED

 交流電壓表:× 1個,50V, 顯示模式︰0.5”LED

 交流電流表:× 1個,50A, 顯示模式︰0.5”LED

 時間、溫/濕度表:× 1個,-20~99.9℃  顯示時間,室內溫、濕度

 風機轉速表:× 1個,5A,  顯示模式︰0.5”LED

 風速風向儀:風速:0~45M/S

               風向:0~360°

               精度±0.3M/S±3°

               工作電源:AC220V,50HZ,DC12V可選

               過風速報警、欠風速報警、液晶顯示風速、配有與PC通訊的接口

8.電氣開關操作柜

   交流漏電開關、緊急停止開關、儀表開關、風機輸入開關、直流輸入開關

  儀表顯示、控制按鈕(開關)、智能型風光互補控制器、風速儀、鼓風機調速。

9、監控軟件

 PC監控模塊:監控主機、監控軟件。

 顯示內容:蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率,能量模擬圖,當前風速(米/秒),當前風向(度),當前風力資源平估。

 三、教學項目及實驗內容

實驗1.風力發電基礎理論原理性實驗

實驗2.風力發電系統設計實驗

實驗3.風力發電基礎理論與應用技術仿真實驗

實驗4.風力發電相關測量技術實驗

實驗5.風力發電控制技術實驗

實驗6.風力發電電力電子實驗

實驗7.過放保護、過放恢復、過充保護、過充恢復均充保護、均充恢復、浮充保護、浮充恢復

實驗8.過風速報警、欠風速報警、液晶顯示風速

實驗9.風力發電系統的直接負載實驗

實驗10.風力發電系統的風速變化影響實驗

實驗11.限速機械保護系統原理實驗

實驗12.限速電控保護系統原理實驗

實驗13.風機過功率保護實驗

實驗14.風機超速保護實驗

實驗15.不同轉速下風力發電曲線實驗

實驗16.風況檢測實驗

實驗17.獨立風機系統實驗

實驗18. 綜合實驗。
