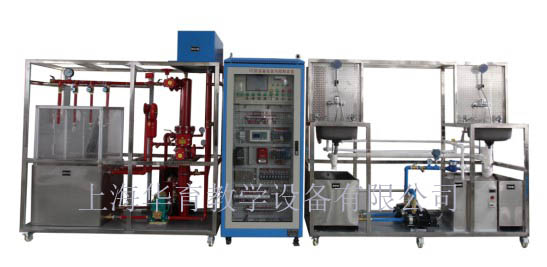

HYPS-1B給排水設備安裝與控制實訓裝置

一．設備性能及配置
1.設備組成：給排水設備安裝與控制實訓裝置由生活給水系統、消防給水系統、熱水給水系統、排水系統和控制系統五個部分組成。
2.生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用渡鋅管和PPR管進行設計，可進行渡鋅管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。
3.消防給水系統：主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能。
4.熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。
5.通過實訓操作可掌握給排水設備安裝與控制的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控制、故障排查。
6.排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟?？刂频裙δ?。
7.給排水自動控制系統主要有電氣控制柜、觸摸屏、操作開關、工作狀態指示燈、PLC控制器、變頻器、低壓電氣、水泵、水表、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器）、組態監控軟件等組成。通過控制系統可實現給排水系統的自動化控制功能。

8.建筑給排水系統仿真教學軟件：采用3D技術與交互式動畫相結合的方式，模擬實際生活給水系統、消防給水系統、熱水給水系統、排水系統的結構?？蓪崿F以建筑內部生活給水系統仿真，建筑內部消防給水系統仿真，建筑內部排水系統仿真，建筑內部熱水供應系統仿真，建筑給排水主要組成設備的結構仿真，各類給排水系統的運行過程仿真。

三、技術規格：

1.消防水模型外形尺寸：2000mm×750mm×1900mm(長×寬×高)；
2.生活給水模型外形尺寸：2000mm×750mm×1900mm(長×寬×高)；
3.電氣控制柜外形尺寸：800mm×600mm×1800mm(長×寬×高)；
3.整機功耗：<4.5kVA；
4.裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；
5.安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
四、配置參數
1.不銹鋼鋼架2000mm×750mm×1900mm2臺
2.污水處理單元不銹鋼1個
3.濕式報警閥組包含延遲器、壓力開關和水力警鈴1套
4.水流指示器靈敏度：15-37.5L/mim1只玻璃球灑水噴頭68℃溫級2只
5.信號蝶閥干觸點輸出1個
6.消防水泵三相AC380V功率：0.55KW揚程：33m流量：130 L/min。1臺；消防穩壓泵1臺
7.變頻磁力驅動泵三相AC380V功率：0.37KW揚程：12m流量：20L/min2臺
8.排水泵單相AC220V功率：95W揚程：9m流量：18L/min1臺
9.氣壓罐容積50L1個
10.壓力變送器量程0-300KPa1只擴散硅
11.電加熱鍋爐容量7L，功率2KW1臺
12.衛浴臺面盆48cm×40 cm×20 cm2個
13.萬向下水通用件2個
14.水龍頭混合式2個
15.花灑通用件2個
16.混合閥通用件2個
17.浮球液位傳感器高、低兩檔1個
18.脈沖水表0.01立方米/脈沖1只
19.西門子PLC控制器CPU224XP、14DI/10DO ，2AI/1AO1個
20.西門子變頻器MM420，三相380V輸入 ，0.75kW，帶BOP面板1臺
21.觸摸屏7英寸、彩色、高分辨率
22.組態軟件昆侖通態套帶權限（選購）
23.低壓電氣小繼電器、交流接觸器、熱過載繼電器1套
24.空氣開關帶漏電保護器1個
25.保險絲10A3個
26.操作開關2位6個
27.開關電源輸出：DC24V1個
28.工作狀態指示燈工作電壓：DC24V7只
29.型材電腦桌60cm×60cm×80cm1張
30.管材、配件及配套工具:
31.豪華工具車鋼板設計，設有抽屜及柜子，可移動 1臺
32.管材與配件、銅球閥、蝶形球閥、銅止回閥、鍍鋅變徑接頭、鍍鋅90°彎頭、鍍鋅活接頭、鍍鋅直通接頭、鍍鋅三通接頭、PVC-U管、PVC透氣帽、PVC異形順水三通、PVC單承插、PVC雙承插存水管、PP-R管、90°彎頭、陰螺紋三通、等徑三通、陰螺紋彎頭、陽螺紋接頭、截止閥、外牙直通接頭、內牙直通接頭、內牙三通接頭、不銹鋼內牙三通、彎頭、不銹鋼內牙彎頭、不銹鋼外牙直接、銅轉接頭、銅活接頭、角閥、編織軟管、1寸鍍鋅管、3/4寸鍍鋅管、不銹鋼復合管、1套
33.配套工具包含管螺紋鉸扳、管子臺虎鉗（帶支架）、鍍鋅管割刀、熱熔機、PPR管剪刀、復合管割刀、鋼鋸、鋸條、PVC膠水、卷尺、扳手、管鉗、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、絕緣手套、絕緣膠鞋、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、手動試壓泵等1套
五、能夠實訓項目
1.系統竣工圖和控制電氣原理圖繪制
2.管材加工和連接：鍍鋅管、不銹鋼復合管、PPR、UPVC管的切割、套絲、熔接、連接。
3.配件和器件的安裝：完成生活給水系統、消防給水系統、熱水給水系統和排水系統中管路配件的安裝；完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。
4.管道試壓與通水試驗
5.電氣設計、安裝與接線：水泵、配電柜、控制器、指令元件、操作元件的安裝、接線
6.控制程序設計與調試:（變頻控制程序；抄表計費程序；噴淋滅火控制程序；給排水監控程序；組態監控系統）
