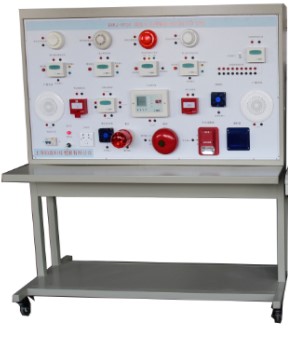

HY-X1B火災聯動報警聯動和廣播系統實訓裝置

 一、系統概述：

本系統在智能建筑中通常被作為智能建筑三大體系中的BAS（建筑設備管理系統）的一個與防動控制中心控制的火災控制及廣播電話系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、由本公司聯動控制中心設備聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。如配有計算機及監控中心軟件，可通過消防報警聯動監控計算機中心，對整個智能樓宇消防系統進行監控，并可進行平面圖導入、畫面布局、報警點設置等，主要由計算機、編程軟件、監控軟件、網絡適配器等組成。

二、設備參數及性能：
1、裝置組成：
本系統全部器件均采用實物，整個實訓裝置主要由感煙探測器、感溫探測器、氣體控制器、手動報警按鈕、消防栓按鈕，驅動模塊。廣播切換模塊、消防總線電話、廣播功放、聲光、警鈴、排煙機、模擬消防泵等組成。
2、電源控制屏（鐵質雙層亞光密紋噴塑結構）
提供交流電源：單相交流電220V 50Hz，帶有過流保護
    3、樓宇實訓桌
 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個抽屜、用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
三、系統技術指標：
1.工作電壓：單相三線220V±5%  50Hz
2.整機容量：＜300W
3..演示控制實訓臺尺寸：150×68×160cm3
四、可以做的實訓項目
1.探測器的安裝與操作
2.總線電話的安裝與操作
3.現場控制模塊的操作線與操作
4.廣播音箱的安裝與接線操作
5.模擬排煙機的操作與控制
6.消防聯動系統的編程實訓
7.消防廣播系統的編程實訓
8.消防聯動主機的設置
9.消防聯動主機的聯動編程
10.消防探測器的便用與編碼
11.消防系統模塊的作用與聯接
12.廣播主機的操作，火警狀態下緊急廣播的切換操作；
13.消防報警系統的互聯操作，線路故障的判斷與處理
14.火警通訊主機的操作，系統功能設置
15.主機與電話分機的通訊操作，分機電話的操作
五、基本配置硬件參數
1.火災顯示盤
GK721火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
2.探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
3.輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
4.聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟停回答功能；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
5.手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
6.消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
7.聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
8.電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。
9.廣播切換模塊
    現場發生火災接到控制信號后，可以進行分區管理控制切換事故廣播
