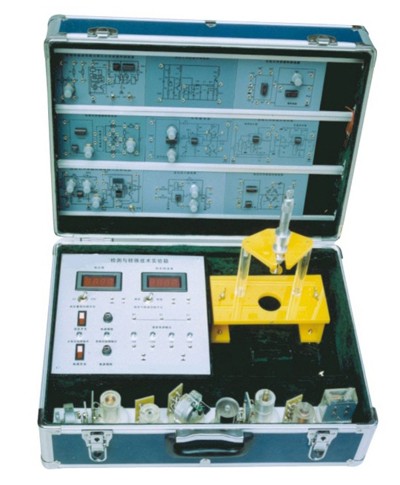

HY-810B型傳感器技術實驗箱

      HY-810B型傳感器綜合實驗箱是上海華育教學設備有限公司多年生產傳感器技術教學實驗裝置的基礎,為適應不同類別,不同層次的專業需要，推出的模塊化的新產品。

檢測與轉換技術實驗臺（箱）主要用于各大、中專院校開設的“自動檢測技術”、“傳感器原理與技術”、“非電量電測技術”、“工業自動化儀表與控制”、“機械量電則”等課程的實驗需要。　
顯示儀表要求：
1、數字式電壓表：3位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
2、數字式頻率/轉速表：由四位數碼管，2只發光管及頻率/轉速切換開關組成，頻率表量程2K2-500KHz，輸入阻抗100KΩ，精度1%。
發光管不亮×106，下發光管亮×103，上發光管亮×106。
振蕩器要求：
1、低頻振蕩器：1-30Hz輸出連續可調，Vp-p值20V，大輸出電流0.5A。
2、差動放大器：通頻帶0-10KHz，可接成同相、反相，差動結構，增益為1-150倍的直流放大器。
3、四組直流穩壓電源：±5V、±15V，有短路保護功能。
4、數字式電壓表：量程0-20V分別為±2V至±20V3位半顯示，輸入阻抗大，精度1%。
5、頻率/轉速表，頻率測量范圍1-9999Hz轉速測量范圍1-9999RPM。
數據采集卡及處理軟件
數據采集工作12位AD轉換、RS232接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
主要技術參數：
輸入電源 AC220V   50Hz
直流電源 ±5V   ±15V
穩壓系數 ±1%
電壓紋波 ≤10mV
非線性誤差 ≤5%
測量精度 ≤1%
功耗 100VA
輸出電流 1A
9種傳感器實驗內容如下：（帶*為實驗為思考實驗）
  實驗一 電阻式傳感器的單臂電橋性能實驗
  實驗二 電阻式傳感器的半橋性能實驗
  實驗三 電阻式傳感器的全橋性能實驗
  實驗四 電阻式傳感器的單臂、半橋和全橋的比較實驗
* 實驗五 電阻式傳感器的振動實驗
* 實驗六 電阻式傳感器的電子秤實驗
  實驗七 變面積式電容傳感器特性實驗
  實驗八 差動式電容傳感器特性實驗
* 實驗九 電容傳感器的振動實驗
* 實驗十 電容傳感器的電子秤實驗
  實驗十一 差動變壓器的特性實驗
  實驗十二 自感式差動變壓器的特性實驗
* 實驗十三 差動變壓器的振動實驗
* 實驗十四 差動變壓器的電子秤實驗
  實驗十五 光電式傳感器的轉速測量實驗
  實驗十六 光電式傳感器的旋轉方向測量實驗
  實驗十七 接近式霍爾傳感器實驗
  實驗十八 霍爾傳感器的轉速測量實驗
  實驗十九 渦流傳感器的位移特性實驗
  實驗二十 被測體材質對渦流傳感器特性的影響實驗
* 實驗二十一 渦流式傳感器的振動實驗
  實驗二十二 渦流式傳感器的轉速測量實驗
  實驗二十三 溫度傳感器及溫度控制實驗（AD590）
  實驗二十四 溫度傳感器溫度特性實驗(AD590)
  實驗二十五 磁電式傳感器的特性實驗
  實驗二十六 磁電式傳感器的轉速測量實驗
  實驗二十七 磁電式傳感器的應用實驗
  實驗二十八 壓電加速度式傳感器的特性實驗
  實驗二十九 光纖傳感器的位移特性實驗
  實驗三十   光纖傳感器的振動實驗
  實驗三十一 光纖傳感器的轉速測量實驗
  實驗三十二 壓阻式壓力傳感器的特性實驗
* 實驗三十三 壓阻式壓力傳感器的差壓測量實驗
