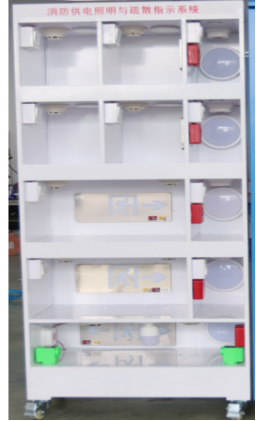

HY-YJ01M消防應急照明和疏散指示系統

1、系統功能

滿足《火災自動報警系統設計規范》及其他消防規范，對應急照明及疏散指示照明部分的功能要求。本身自帶控制器，可實現本系統單獨控制，也可實現消防報警聯動控制。

二、技術指標

1.自帶應急UPS電源，滿足該系統應急電源的要求。輸出集中供電24V-36V，大于90分鐘。

2. 主電輸入AC220V 50Hz、備電輸入AC220V50Hz。

3.工作環境：環境溫度范圍為-20℃～+45℃  相對濕度＜85%

4.外形尺寸：控制照明對像（750*450*1800）MM

5.應急電源柜：（400*500*200）MM

三、系統配置

1.疏散照明燈5只

亮燈，滅燈；應急時間：≥90分鐘；功耗≤3W。

2.應急照明電源2只（備用1只）

主電輸入AC220V 50Hz；備電輸入AC220V50Hz。主電功耗：≤600W；應急時間：≥90分鐘

3.疏散指示標志燈種類和數量需滿足室內個疏散通道，其中采用兩只安全指示右指牌，左右出口指示牌、。

4.安全出口標志燈2只

壁掛式，玻璃圖案：安全出口（單面玻璃）；巡檢、常亮、頻閃；應急時間：≥90分鐘

5、消防照明與疏散指示控制實訓柜一臺。

6、照明控制箱安裝1套，供模擬樓消防控制、1.2㎜冷軋鋼板材質，表面噴塑處理。

7、集中電源控制器1套，

8、消防應急照明控制器1臺。

9、消防應急照明集中電源箱1臺，內裝UPS電源1套，蓄電池2個，備用一個。

10、集中電源控制型消防標志燈，4套，左向、右向、雙向；具有非持續、持續、頻閃、調向、強迫點亮等工作模式，并具有巡檢、開燈、滅燈等功能；光源類型:高亮度LED綠光；50cd/㎡<表面亮度<300cd/㎡；其他性能要求符合GB17945-2010規定。

11、集中電源控制型消防安全出口標志燈4套。

12、集中電源控制型消防疏散照明燈4套。

13、煙感探測器4套。

14、溫度探測器4套。
