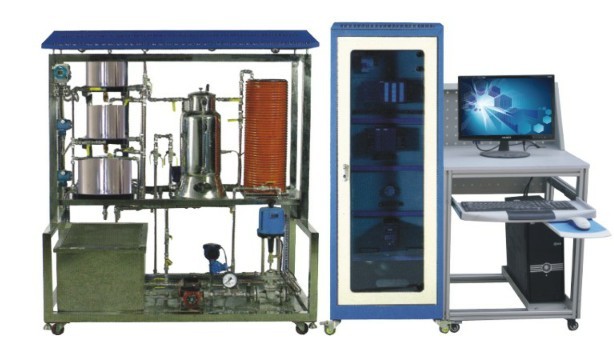

HYGCK-1H型現場總線過程控制系統實驗裝置

一、系統概述
“現場總線過程控制系統實驗裝置”是從高校自動化相關專業教學實驗的需求出發，采用代表自動化行業技術潮流的現場總線技術，開發出來的進行通訊和遠程控制的網絡化和數字化實驗裝置。
現場總線過程控制系統實驗裝置”是由現場總線控制系統和對象系統組成。
現場總線控制系統硬件
除電氣部分給各種工作部件提供電源外，還有下列主要部件：
SIEMENS 315-2DP CPU一個（含MMC卡）
DP/PA Coupler 耦合器一個
8路模擬量輸入模塊SM331模塊兩個
4路模擬量輸出模塊SM332模塊一個
變頻器一個
DP通訊線和DP接頭若干
通訊處理器CP5611卡一張

現場總線控制系統軟件

二、系統特點
能完整的體現現場過程變量數字化采集。實現從過程變量的現場采集到上位監控的全數字化傳輸。
四、實驗內容
現場總線控制系統（FCS）的組成與認識實驗
下位機軟件中的硬件組態和程序編寫
上位機軟件中的通信建立和界面組態
一階單容上水箱對象特性測試實驗
二階雙容水箱對象特性測試實驗
上水箱液位PID整定實驗
串接雙容下水箱液位PID整定實驗
三容液位定值控制實驗
鍋爐內膽水溫PID控制實驗
鍋爐夾套水溫PID控制實驗
單閉環流量PID控制實驗
鍋爐內膽水溫位式控制實驗
水箱液位串級控制實驗
三閉環液位控制實驗
鍋爐夾套與內膽水溫串級控制實驗
鍋爐內膽水溫與水流量串級控制實驗
上水箱液位與進水流量串級控制實驗
單閉環流量比值控制實驗
下水箱液位前饋-反饋控制實驗
鍋爐內膽水溫前饋-反饋控制實驗
溫度純滯后控制實驗
流量純滯后控制實驗
鍋爐夾套與內膽水溫解耦控制實驗

上水箱液位與出口水溫解耦控制實驗
