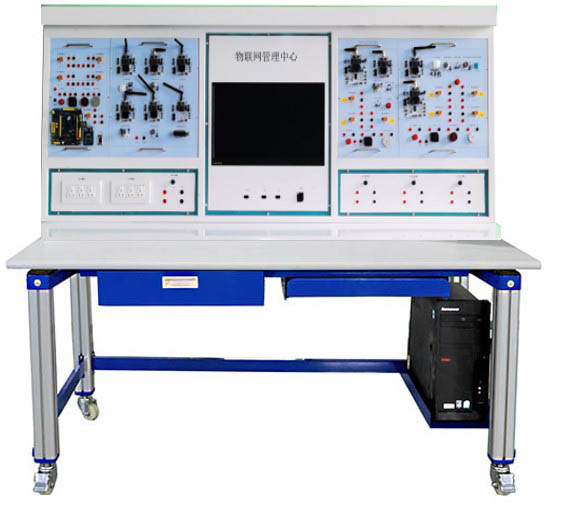

HYWLW-3物聯網技術應用與維護實訓臺

      物聯網技術應用應用與維護實訓臺采用全噴塑鋼制作，表面光滑平整，不易積塵，平臺前端設立有供來電指示及漏電保護。具有多組多種電源供給，每組電源分別具有獨立開關控制，設立一組可調電壓電流電源，模塊采用組合式模塊。

智能傳感套件
智能家居應用套件是基于ZigBee無線傳輸技術、傳感器網絡節點技術等多學科高新技術而設計的創新綜合開發教學實用套件?？芍С諷DK二次開發，便于開展教學與創新性研究
1.匯聚網關（1個）
1．硬件指標
微處理器：C8501F320（全速USB2.0接口；16Kbyte Flash）
節點插座：支持節點模塊熱插拔，通過標準接口與節點連接
調試接口：網關調試接口，可在線調試節點程序
LED調試：3個LED調試信號燈
電源：USB口5V供電/外接5V電源/2.7-3.3V電池供電
大規模路由：一個網關可以帶至少300個節點，且所有節點的有效數據能夠在規定時間全部上傳至網關。
2．軟件說明
工具：ISP在線下載工具、IAR在線調試工具、KEIL在線調試工具
2.嵌入式網關（1個）
1．硬件指標
（1）核心CPU采用CortexTM-A8內核的S5PV210 內存：512MB DDR2; 1GB NandFlash
（2）嵌入式網關可以與母板分離，直接插拔，并可以獨立工作。
（3）板載資源
1）集成USB 2.0 Hub:擴展出4個USB Host口，其中3個為標準方口，另1個通過SCON接口引出
2）集成TVP5150視頻芯片: 2路AV輸入端口(RCA座),可直接連接使用CCD監控攝像頭(注意:2路不可同時使用)RS485: 1路
3）串口: 4路，其中2路已經轉換為RS232，并通過DB9座引出(COM0, COM1)，同時通過CON1,2,3,4座引出TTL電平
4）中斷式按鍵: 8個，同時通過CON7座引出，方便用戶擴展使用
5）RJ45網口:網卡采用DM9000AEP，10/100M自適應
6）音頻輸入與輸出:采用WM8960專業音頻芯片，在板麥克風，內含Class D功放，并支持HDMI音頻和視頻同步輸出
7）USB Slave: 1路，符合USB 2.0規范
8）紅外接收頭：1個
9）ADC輸入：6路，其中AIN0連接了在板可掉電阻，用于測試
10）蜂鳴器：1路，由PWM0控制
11）EEPROM: AT24C08(256 Byte)，用于I2C測試
12）LCD接口：2個LCD接口，均為40 Pin 0.5mm間距貼片座，支持一線精準觸摸，支持3.5"-19"全彩TFT顯示屏，標配7"電容屏或電阻屏。
13）SDIO接口：用于連接SD WiFi模塊等
14）CMOS Camera:用于連接CMOS攝像頭
1標配傳感器模塊
傳感器模塊標準配置,采用統一電源接口設計。節點母板采用插拔式結構，可以獨立更換上層節點模塊
1）溫濕度傳感器
采用SHT11芯片；數字式輸出、免調試、免外圍電路、功耗低、高可靠性；14位精度；I2C接口
（1）溫度：(-40°C)~ (+123.8°C)；±0.5°C@25°C
（2）濕度：0 to 100% RH；±3.5%RH;
（3）功耗：30uW
可廣泛得應用于暖通空調HVAC、汽車、消費電子、家用氣象站、濕度調節器、測試及檢測設備、數據紀錄儀、自動控制、家電產品、醫療儀器等領域。
2）光照傳感器
采用FLA613
（1）參數測量范圍：0~1400w/m2
（2）測量波長：全光譜
（3）輸出：線性電壓信號
（4）防護等級：IP65
3）氣壓監測傳感器
可實時監測顯示大氣壓、氣象預報數據并上傳至網關
可同時顯示環境溫度數據并上傳至網關，具備雙探測功能
設備自帶液晶顯示，能實時顯示氣壓與環境溫度數據，準確直觀
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過CCDebug接口進行嵌入式程序的寫入、調試；
4）煙霧探測器：
可實時監測顯示環境煙霧數據并上傳至網關
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過CCDebug接口進行嵌入式程序的寫入、調試；
5）燃氣探測器：
可實時監測顯示環境燃氣數據并上傳至網關
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過CCDebug接口進行嵌入式程序的寫入、調試；
6）二氧化碳監測器
可實時監測CO2數據并上傳至網關
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
7）PM2.5監測器：
可實時監測PM2.5數據并上傳至網關
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
8）人體紅外探測器：
  可實時監測人體活動狀態并上傳至網關
具備指示燈顯示監測狀態
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
9）氣壓傳感器
可實時監測顯示大氣壓、氣象預報數據并上傳至網關
可同時顯示環境溫度數據并上傳至網關，具備雙探測功能
設備自帶液晶顯示，能實時顯示氣壓與環境溫度數據，準確直觀
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過CCDebug接口進行嵌入式程序的寫入、調試；
10）RFID 門禁:
可進行高頻RFID標簽的讀寫實驗,門禁指紋開鎖.刷卡開鎖、ＡＰＰ開鎖等。
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
11）ZigBee協調器：
支持通過JTAG接口進行嵌入式程序的寫入、調試；
通訊接口：ZigBee協調器支持USB串口通訊，可選網絡接口；
射頻芯片：TI CC2530；
輸入電壓 外部電源適配器DC5V
12）攝像頭
二微碼添加、配置系統ＷＩＦＩ,等功能,具有唯一機身ＩＤ\提供二次開發包，
13) 節點型繼電器
支持雙控模式，即可手動控制也可以通過ZigBee無線控制
支持電壓范圍0V-250V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
13）智能家居應用配置軟件
1．軟件說明
A：智能家居應用配置軟件
1）開發平臺：windows操作系統，Framework 4.0框架環境
2）開發工具：C#
3）協議：Zigbee 2530通訊協議
4）利用ZigBee2530協調器或ZigeBee2530設備配置頂板網絡和功能參數
14）智能家居網關應用控制平臺軟件
B：智能家居網關應用控制平臺軟件
1）開發平臺：嵌入式Linux操作系統
2）開發工具：Qt Creator
3）協議：Zigbee 2530通訊協議、Scoket網絡通訊Json協議
4）協議接口：標準動態鏈接庫
5）提供SDK，方便用戶二次開發
6）將cpu（ARM）通過RS-485與協調器連接，采用25協議進行通訊，用于接收采集數據和發送控制命令。
7）通過網絡用socket與服務器連接，與服務進行通訊。
8）功能列表：
①采集節點數據
②發送控制命令
③配置網關信息
④將環境數據上傳給服務器
⑤接收服務發來的控制命令
15）服務器軟件
C：云端服務器軟件
1）開發平臺：windows
2）開發工具：Eclipse
3）開發語言：java
4）運行平臺：Linux、Mac OS X、Solaris、windows
5）采用Socket標準協議
6）MySql數據庫
7）SHA+DES+AES多重加密
8）智能網關與手持移動端的數據交互
9）智能網關與Web端的數據交互
10）手持移動端的界面數據獲取
11）傳感器數據的記錄
16）智能家居移動端軟件
D：智能家居移動端軟件
1）開發平臺：安卓系統移動端
2）開發工具:Eclipse
3）協議：Socket標準協議
4）數據格式：Json
5）通過Socket與服務器通信，獲取環境信息，發送控制命令。
6）功能列表:
①顯示房間環境狀態，包括溫濕度、光照度、煙霧、燃氣、PM2.5、Co2等
②可以對房間的家電包括燈、窗簾、空調、電視等進行控制
③情景模式可以實現安防報警等
