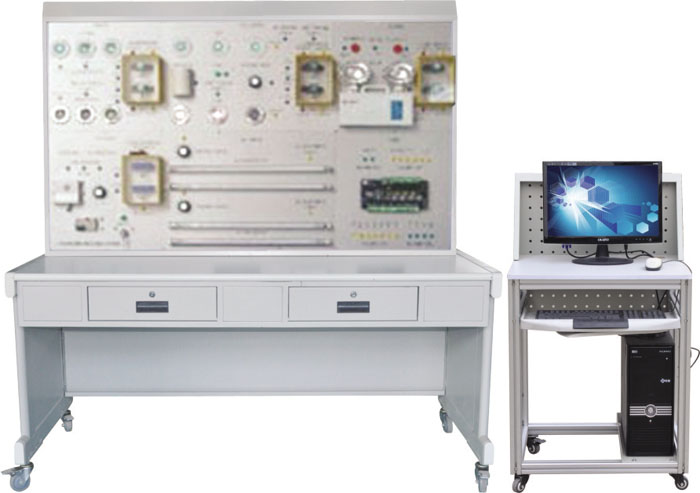

HY-L4型樓宇照明監控系統實驗實訓裝置

 一、系統實訓功能：
     樓宇照明監控系統實訓裝置能進行各種燈光照明系統操作演示、直接數字控制器(DDC)的操作與編程、時鐘控制的編程與操作、照度自動調節控、動靜探測控制制、區域場景控制、手動遙控器控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

二、系統技術指標：
工作電壓：?jiǎn)蜗嗳€220V±5%  50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
三、系統組成：
 1、照明系統模擬板：
      公共區域照明控制模擬板、辦公室照度自動調節控制模擬板、景觀照明控制模擬板、情景照明控制模擬板和應急照明控制模擬板，要求能完全模擬真實照明監控系統的工作過程、所有的燈光要求能在DDC的控制下按一定的邏輯規律亮滅、所有的照度自動調器和動靜探測器也要求在DDC的控制下自動調節、并具用手動遙控器控制功能。配電箱含繼電器系統配置四套、動靜探測器配置一個、手動遙控器配置套、日光燈自動調光系統配置二套、亮度傳感器配置一套。
2、HW500DDC控制器：
要求配置： DO配6個點、DI配7個點、AI配4個點、AO配2個點。
3、P4客戶端電腦：
內配置支持DDC的客戶端組態軟件一套、客戶端軟件一套。客戶端電腦要求能同服務器聯網。
4、ZD-VB亮度自動調節器：
采用工程實際主流應用的亮度自動調節器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
5、FL-476動靜探測器：
采用工程實際主流應用的動靜探測器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
6、BD-6手動遙控器：
采用工程實際主流應用的手動遙控器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
四、實訓項目
樓宇照明自動監控
1、按線路圖將各部分連線操作實訓；
2、辦公室日光燈的照明節能控制操作實訓；
3、路燈照明照度控制操作實訓；
4、過道燈照明動靜延時控制操作實訓；
5、泛光照明控制操作實訓；
6、情景燈光照明控制操作實訓；
7、應急燈事故照明控制操作實訓；
8、航空燈照明控制操作實訓；
9、泛光照明、情景燈光照明和航空障礙燈定時控制操作實訓；
10、無線遙控各照明系統的開關操作實訓；
11、電腦遠程遙控各照明系統的開關操作實訓；
12、DDC控制器強制手動控制各照明系統的開關操作實訓；
13、線路故障的判斷與處理實訓；
14、操作錯誤的判斷與糾正實訓。
樓宇辦公室調光及過道照明監控
15、按線路圖將各部分連線操作實訓；
16、模擬變送器的操作實訓；
17、辦公室燈光手動調光控制和設定操作實訓；
18、動靜探測控制辦公室無人時的自動調暗或關閉操作實訓；
19、過道燈延時按鈕控制操作實訓；
20、時間累計記錄操作實訓；
21、電腦遠程遙控各照明系統的開關操作實訓；
22、DDC控制器強制手動控制各照明系統的開關操作實訓；
23、線路故障的判斷與處理實訓；
24、操作錯誤的判斷與糾正實訓。
樓宇情景燈光照明監控
25、按線路圖將各部分連線操作實訓；
26、情景燈光照明的手動控制操作實訓；
27、情景燈光照明的自動控制操作實訓；
28、情景燈光照明強制手控操作實訓；
29、情景燈光照明記錄開關時間操作實訓；
30、電腦遠程遙控各照明系統的開關操作實訓；
31、DDC控制器強制手動控制各照明系統的開關操作實訓；
32、線路故障的判斷與處理實訓；
33、操作錯誤的判斷與糾正實訓。
樓宇應急照明監控
34、按線路圖將各部分連線操作實訓；
35、路燈應急照明回路操作實訓；
36、過道燈應急照明回路操作實訓；
37、辦公室應急照明回路操作實訓；
38、航空燈應急照明回路操作實訓；
39、電腦遠程遙控各照明系統的開關操作實訓；
40、DDC控制器強制手動控制各照明系統的開關操作實訓；
41、線路故障的判斷與處理實訓；
42、操作錯誤的判斷與糾正實訓。
