HYKTAZ-2制冷劑良好操作實訓裝置

一、產品簡介

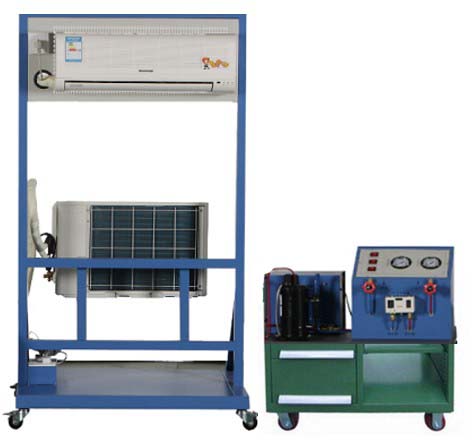

        制冷劑良好操作實訓裝置，該裝置集制冷系統、電氣控制系統為一身，合理立體布局于移動式臺架上。是整套性、直觀性、開放性、實驗性、操作性很強的教學、實驗平臺。
二、裝置特點
      1.直觀性強：電氣原理圖布局于面板表面，以便學生了解各控制電路，便于實訓操作。

      2.實訓性強：裝置配套制冷系統流程圖，并可直觀觀察相應部位的溫度變化情況，便于教學演示講解及學生對課本知識的理解掌握。

三、技術參數
      1.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
     2.裝置容量：＜1.5kVA
     3.制冷劑回收類型：R22。
     4.配套空調，拆裝實訓平臺空調采用R22制冷劑，每臺配1套制冷回收裝置。
     5.實訓臺架采用1.5mm鈑金設計。
     6.設有電流型漏電保護、過流保護、過載保護、接地保護，安全符合相關國家標準。
     7.制冷專用工具包含便攜式焊具、保壓真空泵、脹管擴孔器、偏心型擴孔器、彎管器、雙表修理閥、三色加液管、雙表修理閥公/英制轉接頭、制冷劑鋼瓶、制冷劑回收機等。
     8.便攜式焊具采用無氧焊槍，配套電子打火開關，氣體可以連續焊接60分鐘。
     9.保壓真空泵不僅可以完成系統抽真空，還可以完成系統保壓功能，泵保壓時排量20L/Min,保壓壓力2.0MPa。
     10.提供控制屏工作所需的三相交流電源，配有漏電斷路器，控制其三芯雙聯插座的電源。
     11.提供電流電壓型漏電保護裝置。
     12.空調制冷劑回收機組采用工具車的方式，同時該系統還配置壓縮機、風冷冷凝器、高低壓力表、高低壓力控制器、手閥等。
     13.空調制冷劑回收機組采用單項控制，分別放置三路按鈕開關，單獨控制三個不同的對象，以應對操作中的不同情況不操作開關。
      14.具備二維碼識別功能：能通過手機掃描獲得該產品的相關資料。
四、實訓項目
     1.制冷系統專用工具的基本操作。
     2.制冷系統管件焊接。
     3.制冷系統的檢漏。
     4.制冷系統的抽真空與充注制冷劑。
     5.制冷劑回收機的使用。
     6.空調系統安裝。
     7.空調系統調試。
     8.空調系統檢測與分析。
