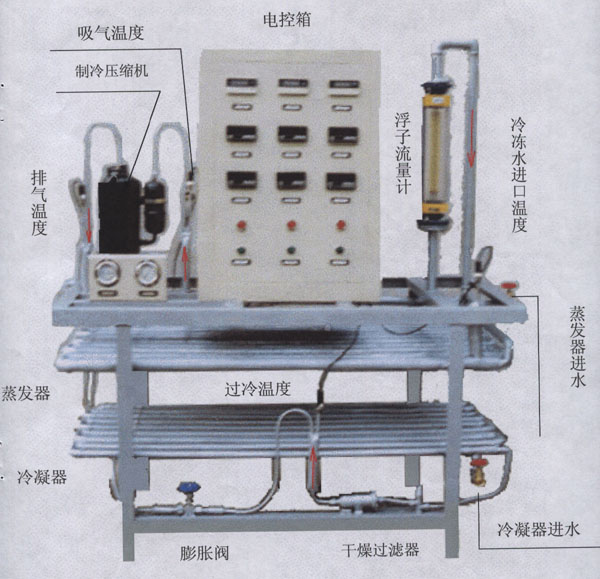

HY-9920JB制冷壓縮機性能測定實驗裝置

一、實驗目的
1、了解制冷系統的組成、工作原理及工況點的調節，掌握制冷壓縮機冷量測定方法 ；
2、 通過實驗測出制冷壓縮機在空調工況下的制冷量及能效比 COP ；
3、 觀察系統運行工況改變后，對制冷量、耗功及吸汽溫度的影響 。
二、實驗步驟
1. 實驗前，必須對整個裝置進行認真檢查，待一切正常后，方可開機。
2. 打開水管上的閥門，使冷卻水與冷凍水系統正常工作。
3. 接通壓縮機手控開關，使制冷系統正常循環。
4. 整個系統投入運行后，便可對蒸發壓力、冷凝壓力進行調節。蒸發壓力通過膨脹閥調節，冷凝壓力依靠改變冷卻水量調節。
5. 調節冷凍水流量，使蒸發進出口水溫差控制在 5 ℃左右。
6. 為了使系統建立熱平衡，應有不小于 30 分鐘的預運轉。蒸發壓力、冷凝壓力應嚴格控制在規定工況下的數值。

三、產品背景及應用：
壓縮機為制冷系統中的核心設備，只有通過它將電能轉換為機械功，把低溫低壓氣態制冷劑壓縮為高溫高壓氣體，才能保證制冷的循環進行。
 容積式：靠改變工作腔的容積，將周期性吸入的定量氣體壓縮。
1. 往復活塞式：靠活塞的往復運動來改變汽缸的工作容積。
依外部構造分為：
① 全封閉：制冷量小于60KW，多用于空調機和小型制冷設備中。
驅動電機和運動部件封閉在同一空間里，結構緊湊，密封性好，噪聲低。但功率較小，不易維修。
② 半封閉：制冷量60～600KW，可用于各種空調﹑制冷設備中。
由曲軸箱機體與電機外殼共同構成密閉的空間，工作穩定壽命長，制冷能力較大，可用于多種工況，可維修，但噪聲稍高。分為單級壓縮型（常規型，碟閥型，卸載型，連通型）和雙級壓縮型。
③ 開啟式
壓縮機和電機分別為兩個設備于外部連接，結構復雜笨重，工作不穩定，已近于淘汰。
2. 回轉式：靠回轉體的旋轉運動來改變汽缸的工作容積。
依內部構造分類：
① 滾動轉子式：制冷量8～12KW，多用于小型空調機和制冷設備中。
為全封閉式，結構緊湊，密封性好，噪聲低。但功率較小，不易維修。
② 渦旋式：制冷量8～150KW，可用于各種空調﹑制冷設備中。
為全封閉式，結構簡單緊湊，工作性能高，密封性好，噪聲低，為今后主導機型。
③ 螺桿式：制冷量100～1200KW，可用于大中型空調﹑制冷設備中。
為半封閉式，結構緊湊，工作性能高，制冷能力大并可進行無級調節，但潤滑油系統較復雜，噪聲較高。分為單，雙螺桿型。
離心式：靠離心力的作用，連續將吸入的氣體壓縮
