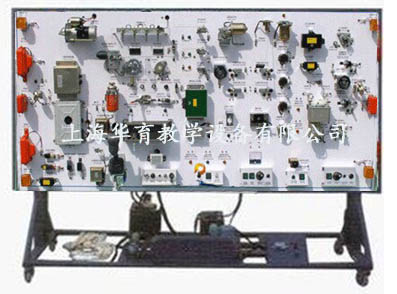

HYSGJ-1聯合收割機電氣實訓臺

一．產品簡介
       實訓臺以收割機電氣總成為基礎，全車電氣展示在臺架上，由移動臺架、示教面板二部分組成，故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示收割機電氣原理及工作過程。使學生對收割機有更為直觀的認識，能提高學生在收割機技能。適用于各類型院校及培訓機構對收割機理論和維修實訓的實訓教學需要。

二．主要用途
1．適用于職業院校對收割機電氣系統理論和維修實訓的實訓教學。
2．適用于收割機電氣系統的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學。
三．結構組成
收割機電氣系統所有相關的電器電路、故障設置和排除系統、原車電路原理圖板及檢測端子、大容量蓄電池、整機各系統控制面板柜、可移動臺架、臺架電源總開關、實訓指導書及臺架操作說明書。
安裝數字顯示表、帶鎖止萬向的腳輪、臺架高溫及轉動等部位加裝防護裝置等、臺架操作說明書、原車維修手冊、實驗指導書、收割機動態測試安全保險三角裝置等附件。
四．功能特點
1．設備可實現收割機的教學實訓，可使學員對收割機電氣系統單元的直觀的認識。
2．實訓檢測操作臺為電氣系統的檢測實訓；
4．實訓檢測操作臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪有彩色電路圖；學員可直觀對照電路圖和原機電氣系統實物，認知和分析各控制系統的工作原理。
5．檢測操作臺面板上安裝有檢測端子，可直接在面板上進行原機控制單元、燈光與車身電氣等控制系統的檢測實訓。
8．故障模擬系統可模擬實際運行工況，設置多種系統常見故障。
五．制造工藝
1、方管：40*40*2.0mm
2、表面采用亞光灰噴塑工藝，厚度0.3mm.
3.工作溫度：-40℃～ 50℃
4．電源：380V
