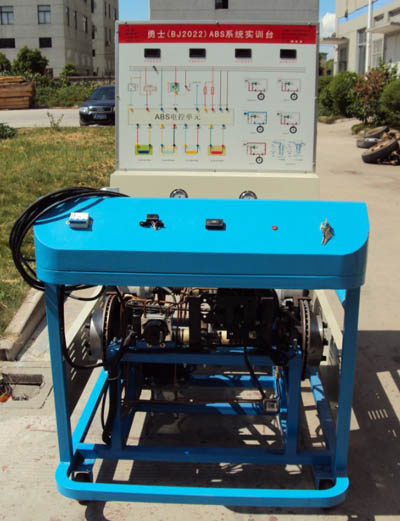

HY-QCYS3勇士汽車ABS系統實訓臺

一、產品簡介

勇士汽車ABS系統實訓臺采用勇士型汽車ABS系統零部件制作而成，可實現ABS系統的所有實訓項目包含數據測量、系統自診斷、波形分析、故障檢測與排除等操作設備能夠完美展示勇士汽車ABS系統的工作的特點、工作原理和工作特行控制臺簡單明了，操作簡單，工作安靜適用于中高等職業技術院校和各種汽車培訓機構滿足ABS系統的理論和實踐相結合的教學實訓設備。

二、結構組成
汽車部件：勇士汽車 ABS系統制動盤、制動鉗、轉速信號盤、轉速傳感器、ABS電控單元、制動總泵、制動踏板、制動開關、ABS系統指示燈、剎車油管、自診斷系統等
設備臺架：一體式設備臺架，前輪通軸、后輪通軸、主動盤、離合器片、從動盤、力壓力彈簧、彈簧調節裝置、數據檢測面板，高清電路原理圖、實物安裝區、設備故障設置區、檢測儀器放置區、大功率驅動電機、設備控制臺、考核系統、系統壓力表、開關電源、控制機構、空氣開關、萬向腳輪等組成配套設備使用說明，實訓指導資料、產品合格證、保修卡
三、實訓項目
勇士ABS系統結構的認知了解
勇士ABS系統的工作原理實訓
勇士ABS系統的電路檢測實訓
勇士ABS傳感器的故障診斷與排除實訓
勇士ABS系統控制策略分析實訓
勇士ABS系統執行器的故障診斷與排除實訓
勇士ABS系統的排氣實訓
勇士ABS系統數據診斷與數據讀取
勇士ABS系統電控單元的代碼修改
勇士ABS系統拆卸與組裝實訓
四、功能特點
1、動態運行功能：接通控制開關，系統進入工作狀態各傳感器、執行器均齊全有效能正常演示ABS系統靜態及各種工況，滿足對ABS系統的各項測試、以及對運行工況進行實訓實操
2、體驗功能：在主動盤與被動盤機械力的傳動過程中，能夠根據每個車輪制動壓力的不同，到達最佳的聯動效果，使防抱死制動效果達到理想的真車狀態ABS系統工作時，腳部震感和反彈力感覺明顯
3、顯示功能：
高精度數顯表實時顯示各個輪速傳感器的信號變化，可動態觀察各個傳感器的工作情況LED燈實時顯示總泵的工作過程
4、自診斷功能：配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對ABS電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等；
5、信號模擬系統，采用可調式信號模擬系統，可任意設定各個主要傳感器的任何參數，調節全程達到無極可調
6、檢測功能：
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子   測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
7、故障設置功能：故障設置系統在實訓臺的隱蔽處，并帶有門鎖，通過故障的設置，真實的模擬變速器的各種實際故障，掌握變速器的故障癥狀，及排除故障的方法
配套智能考核系統該系統分為兩種模式，數字鍵盤故障設置系統和無線網絡智能化故障設置系統數字鍵盤故障設置系統采用0-9數字鍵盤，輸入故障代碼數字后既可完成故障設置，顯示故障代碼，可以任意設置故障；
智能考核系統是通過計算機控制、采集所有教學設備的所有故障的教學系統，并且可以管理學生信息，分數自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核并具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核學生與老師操作簡單方便該系統可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等考核操作
8、識圖功能：識圖功能：面板繪有高清晰度彩色電路原理圖（與原廠電路圖相對應）， 為學員提供ABS系統電路的識圖、讀圖、畫圖的學習過程
9、安全防護功能：設備配有電源漏電保護器，保證教學安全主動盤與從動盤傳動，能有效的防止電動機因制動力過大而造成的的電機燒毀現象
10、移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠
11、教學指導功能：實驗臺配備詳細的使用說明和相關電器元件電路圖和相關實訓指
五、制作工藝
焊接選用40*40國標鋼材，壁厚2mm
采用同心驅動軸1000mm,配套大螺母帶自鎖螺母
高質量離合器片直徑160mm內孔77mm厚度4mm汽車專用
10mm厚度摩擦片直徑160mm厚度12mm ，經發黑處理
彈簧總長170mm,內孔直徑47mm，4個，壓力大彈力持久
配套耐高溫汽車專用軸承8個，安靜無噪音
經氬弧焊接而成，焊點無需打磨即非常平整
外觀經高溫靜電噴涂，顏色鮮艷，易清潔耐油污，光鮮亮麗
高清UV噴涂面板，電路原理圖線條清晰，不褪色
配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠
配置漏電保護器，使操作安全性大大提高，
六、技術參數：
外型尺寸：1600mm×1000mm×1700mm
電壓：308V/220V
功率：3.0KW
轉速：1400R
真空泵：220V/2.5P
電源：220V
工作溫度：-50℃～50℃

使用車型：勇士
